سكة حديدية من الألومنيوم

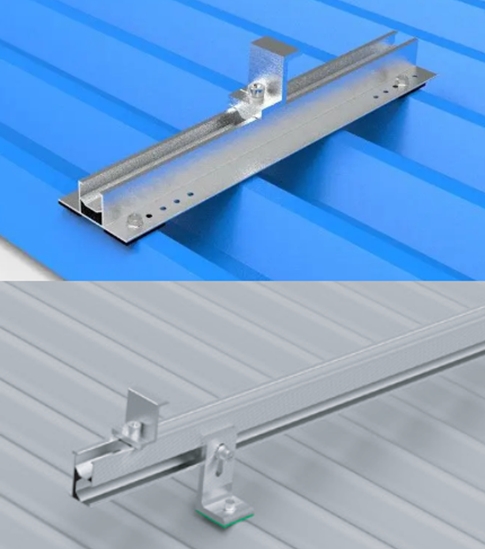

تُعدّ بنية التثبيت ثاني أكبر عامل مُؤثر في انبعاثات الكربون المُتضمنة في نظام الطاقة الشمسية الكهروضوئية. ولا يُعدّ الاختيار بين المقاطع القصيرة المُجزأة والقضبان الطويلة المُتصلة مجرد تفصيل ثانوي في عملية التركيب، بل هو قرار هندسي وتجاري أساسي. يبدأ كل مشروع لتركيب أنظمة الطاقة الشمسية بهذا الخيار الهيكلي الحاسم. قبل تحديد العواكس أو تصميم مسارات الكابلات، يجب تحديد نقطة الاتصال الميكانيكية مع السطح. يتميز السوق بحلين رئيسيين: قضبان أفقية متصلة وقضبان صغيرة موضعية. لا يمكن استبدال أحدهما بالآخر، ويؤثر هذا التمييز على مسارات الأحمال الهيكلية، وكفاءة سلسلة التوريد، وهوامش الربح للمشروع.آلية عمل القضبان الصغيرةالقضبان الصغيرة عبارة عن مقاطع ألومنيوم مضغوطة، يتراوح طولها عادةً من 250 مم إلى 600 مم. وبدلاً من نشر مسارات متصلة كاملة الطول عبر مساحة السقف، يقوم الفنيون بوضع قطعتين جانبيتين محددتين أسفل كل وحدة - لتثبيت الحواف العلوية والسفلية قبل التثبيت النهائي. التطبيق الأمثل صُممت هذه المكونات خصيصًا لألواح الأسقف المعدنية شبه المنحرفة والمموجة، وتُثبّت مباشرةً في قمة السقف. وهي تستخدم مثبتات ذاتية الحفر مدمجة مع دعامة مطاطية من مادة EPDM، والتي تنضغط فورًا لتشكيل مانع تسرب قوي ومقاوم للعوامل الجوية. هذا الأسلوب الموضعي يُغني عن الحاجة إلى تحديد مواقع العوارض السفلية أو التعامل مع تركيبات الأسقف المعقدة. المزايا:كفاءة استخدام المواد: يحقق انخفاضًا بنسبة 30-50% في كتلة الألومنيوم مقارنة بالأنظمة الأساسية المستمرة.الجدوى التجارية: يؤدي ذلك إلى خفض التكاليف الإجمالية للمشروع بنسبة 25-40% عند احتساب تكاليف رأس المال للمواد والعمالة والخدمات اللوجستية.التحسين اللوجستي: تساهم عملية التعبئة المدمجة على منصات نقالة في زيادة كثافة حاويات الشحن، مما يسمح لشاحنة تجارية قياسية بنقل أحجام تتطلب في غير ذلك شاحنة مسطحة.الرشاقة: يُسهّل التصميم خفيف الوزن عملية النشر السريع، وغالبًا ما يتطلب الأمر مُثبِّتًا واحدًا فقط للسعات الصغيرة. القيود:توزيع الأحمال: يركز هذا الأسلوب القوى الهيكلية في أحمال نقطية بدلاً من توزيعها عبر عارضة متصلة.المتغيرات البيئية: تتطلب البيئات ذات الرياح العاتية كثافة أعلى من التثبيتات الموضعية لكل وحدة، مما قد يعوض تدريجياً وفورات المواد الأولية.توافق السقف: غير متوافق تمامًا مع أسطح الأسقف غير الهيكلية مثل البلاط أو الأردواز أو الأسطح الغشائية المسطحة. ميكانيكا القضبان الطويلة المتصلةتمثل القضبان الطويلة المتصلة بنية تركيب الألواح الكهروضوئية التقليدية: مسارات ألومنيوم أفقية كاملة الطول موازية لخط السقف. تعمل هذه القضبان كعوارض هيكلية أساسية، حيث توزع وزن الألواح والقوى الديناميكية الهوائية على امتدادها بالكامل، ناقلةً الحمل بشكل منهجي إلى الهيكل الأساسي للمبنى عبر نقاط تثبيت دورية.التطبيق الأمثل تُعدّ القضبان الطويلة الحل الهندسي الأمثل لأسقف البلاط، والأردواز، والأغشية المسطحة، والأسقف ذات الدرزات البارزة. وهي ضرورية في البيئات ذات الأحمال العالية، بما في ذلك المناطق التي تشهد تساقطًا كثيفًا للثلوج، والمواقع الساحلية المكشوفة، والمناطق المعرضة للأعاصير. سواءً استُخدمت خطافات السقف التي تصل إلى العوارض الهيكلية في أسقف الأردواز، أو المشابك غير النافذة في الأسقف ذات الدرزات البارزة، فإن مسار الحمل الميكانيكي ينتهي دائمًا عند الهيكل الخشبي أو الفولاذي للمبنى، متجاوزًا غطاء السقف الخارجي تمامًا. المزايا:السلامة الهيكلية: تعمل آلية عمل العارضة على تحييد الأحمال النقطية الموضعية بشكل فعال، مما يؤدي إلى تنعيم القوى الديناميكية.توزيع الحمولة: يضمن توزيعًا متساويًا للوزن عبر عناصر هيكلية متعددة، وهو شرط أساسي عند حساب أحمال الثلوج الشديدة أو هياكل رفع الرياح.هامش التفاوت في التركيب: يتميز هذا النظام بقدرة عالية على تحمل عيوب السقف الطفيفة، مما يسمح للوحدات بالانزلاق جانبياً على طول البثق لتحقيق محاذاة دقيقة مستوية قبل عملية الشد النهائية. القيود:البصمة اللوجستية: تتطلب عمليات البثق الضخمة مركبات نقل أطول، وزيادة في دورات الشحن، وارتفاعًا في تكاليف الشحن العامة.التكلفة وانبعاثات الكربون: يؤدي ذلك إلى زيادة النفقات الرأسمالية الأساسية للمواد وانبعاثات الكربون المتضمنة لكل كيلوواط ذروة مثبت.سرعة الانتشار: عملية التركيب أبطأ، وعادةً ما تتطلب فرق عمل متعددة الأفراد لضمان سهولة المناورة. مصفوفة المواصفات المقارنةمواصفةقضبان صغيرة (قطاعات مجزأة)قضبان طويلة متصلةالتصميم الأمثل للأسقفمعدن شبه منحرف ومموجبلاط، أردواز، مسطح، ذو درزات بارزةالتثبيت الميكانيكيبراغي ذاتية الحفر مزودة بمانع تسرب من مادة EPDM لتثبيتها في قمم الأسقفخطافات السقف أو الأقواس الهيكلية المثبتة على العوارض الخشبيةالبصمة الألومنيومية (لكل كيلوواط ذروة)انخفاض بنسبة 30-50%خط الأساس الصناعيإجمالي النفقات الرأسمالية للمشروعانخفاض بنسبة 25-40%خط الأساس الصناعيأحمال الرياح والثلوج الشديدةيتطلب كثافة تثبيت معززةالملاءمة الهيكلية الأصليةطاقم الانتشارغالباً ما يكون المشغل واحداًمتطلبات متعددة الأشخاصالعلاقة بين الكربون والخدمات اللوجستيةإلى جانب وحدات الخلايا الكهروضوئية نفسها، يُعدّ هيكل التثبيت المصنوع من الألومنيوم ثاني أكبر عامل مُساهم في انبعاثات الكربون المُتضمنة في منظومة الألواح الشمسية على أسطح المنازل. ورغم أن هذا المقياس قد لا يظهر في عروض الأسعار التجارية القياسية، إلا أنه يُشكّل متغيراً بالغ الأهمية في أي تقييم رسمي لدورة حياة المنتج. يكمن السبب الرئيسي في المواد الخام. يُعدّ صهر الألومنيوم الأولي من أكثر العمليات الصناعية استهلاكًا للطاقة على مستوى العالم، إذ يستهلك ما يقارب 14 إلى 16 ميغاواط/ساعة من الكهرباء لكل طن. وحتى عند استخدام الطاقة الكهرومائية، تبقى كثافة الكربون في المنتجات النهائية مرتفعة؛ أما عند استخدام الفحم، فإنّ الأثر البيئي يكون كارثيًا. هذا يجعل القضبان الصغيرة الحل الأمثل الصديق للبيئة للأسقف المعدنية القياسية. إن تحقيق خفض بنسبة 30-50% في كتلة الألومنيوم يُترجم مباشرةً إلى انخفاض متناسب في انبعاثات الكربون الأولية. علاوة على ذلك، فإن المساحة المدمجة التي تشغلها المنصات تُحسّن بشكل كبير من كثافة حاويات الشحن، مما يُخفف بشكل مباشر من انبعاثات النقل من النطاق 3 - وتكاليف الشحن المتقلبة - المرتبطة بنقل المعدات من منشأة التصنيع إلى موقع التركيب. مع ذلك، تُعدّ القضبان الطويلة المتصلة ضروريةً من الناحية الهيكلية في حالة أسطح غير متوافقة أو بيئات ذات أحمال قصوى؛ إذ يُؤدي استبدالها في هذه الحالات إلى المساس بالسلامة. لا تكمن المشكلة الأساسية في وجود القضبان الطويلة بحد ذاتها، بل في ميل الصناعة إلى استخدامها افتراضيًا في الهياكل المعدنية شبه المنحرفة القياسية، حيث يُمكن للقضبان القصيرة تحقيق نفس العتبة الميكانيكية بنصف كمية المواد. كل كيلوغرام من الألومنيوم يتم توفيره من تصميم النظام يُوفّر كيلوغرامًا من مصهر المعادن. معايير النشر الاستراتيجيلا يوجد حل عالمي، ولا ينبغي أن يكون هناك حل. تُعدّ السكك الحديدية الصغيرة والسكك الحديدية المتصلة هياكل متكاملة، ويتم تحديد كيفية نشرها من خلال أطر الهندسة الإنشائية والجغرافيا والأهداف البيئية.سقف معدني، مناخ ذو أحمال معتدلة: قضبان السكك الحديدية الصغيرة، بشكل حصري تقريبًا.البلاط، أو الأردواز، أو الغشاء، أو الدرزات البارزة: قضبان طويلة متصلة، بلا استثناء.المواقع المكشوفة، أو المعرضة للرياح العاتية، أو التي تشهد تساقطاً كثيفاً للثلوج: قضبان طويلة متصلة، بغض النظر عن طبقة السقف الأساسية.ظروف هامشية أو مختلطة: يتم تحديد ذلك من خلال حسابات هيكلية صارمة، وليس من خلال الإعدادات الافتراضية للكتالوج. يقوم فريق هندسي وتركيب كفؤ باختيار هذه المكونات بعناية في كل مشروع، بدلاً من الاعتماد على أساليب الجرد التقليدية. أما بالنسبة للمشتريات التي تراعي البيئة والجدوى الاقتصادية، فإن السؤال الأساسي هو: "هل يمكن تثبيت هذه المجموعة بشكل آمن باستخدام قضبان صغيرة؟" عندما تكون الإجابة التقنية نعم، فإن خيار الكربون المنخفض يتوافق تمامًا مع الحل الأكثر فعالية من حيث التكلفة. ملخص تنفيذييُعدّ الهيكل الإنشائي ثاني أكبر مصدر لانبعاثات الكربون في أنظمة الطاقة الشمسية على أسطح المنازل. تعمل القضبان الصغيرة على تقليل مساحة الألمنيوم المستخدمة وتوزيع الأحمال على نقاط تثبيت متعددة، بينما تعمل القضبان الطويلة المتصلة كعوارض داعمة لتوزيع الأحمال الثقيلة واستيعاب عوارض السقف غير المنتظمة. ويجب أن يستند الاختيار النهائي دائمًا إلى القدرة الميكانيكية للسقف ومعايير الأحمال البيئية. هل تستعد لمشروع الطاقة الشمسية؟نقدم الاستشارات الفنية والدعم الهيكلي لضمان بناء أصولك على أساس متين.تواصلوا معنا عبر البريد الإلكتروني: fred@sunnect-solar.com
